En trauma ortopédico, una radiografía puede ser el punto de partida de toda la ruta clínica: activa una sospecha, orienta una conducta, ayuda a priorizar al paciente y deja una referencia para saber si la lesión evoluciona como se espera. Por eso, cuando se habla de fracturas de difícil manejo, luxaciones, controles posquirúrgicos o lesiones asociadas, la calidad radiológica pasa a convertirse en un aspecto indispensable para tomar decisiones con mayor seguridad.
En este artículo de Promedco explicamos cuál es la importancia de los rayos X en fracturas complejas, qué elementos hacen más confiable la lectura ortopédica, qué equipos de rayos X para ortopedia y traumatología ofrecemos para este tipo de estudios y cómo la radiografía participa en decisiones clínicas antes, durante y después del tratamiento.
¿Por qué las fracturas complejas requieren imágenes de alta calidad?
El uso de rayos X en trauma ortopédico no solo confirma si existe una lesión ósea, sino que también ayuda a entender su patrón, extensión, estabilidad y posible impacto funcional. Cuando se trata de fracturas conminutas, intraarticulares, desplazadas, de alta energía o asociadas a luxaciones, la calidad de imagen se vuelve determinante, ya que:
-
El patrón de la fractura puede cambiar por completo la interpretación del caso
En una lesión multifragmentaria, segmentaria o con desplazamientos mínimos, no basta con identificar la línea principal de fractura; también es necesario reconocer fragmentos secundarios, angulaciones, rotaciones, escalones óseos y relación con estructuras vecinas. De hecho, en trauma ortopédico, diversos estudios reconocen que algunas regiones anatómicas y fracturas intraarticulares pueden exigir varias proyecciones para aportar suficiente información al cirujano, como ocurre en lesiones de acetábulo, calcáneo o radio distal, donde la complejidad anatómica dificulta la lectura con imágenes limitadas.
-
El compromiso articular puede ser sutil, pero clínicamente decisivo
Una fractura que se extiende hacia la superficie articular no se maneja igual que una lesión extraarticular, ya que puede afectar la congruencia, la estabilidad, la movilidad futura y el riesgo de artrosis postraumática. En fracturas periarticulares de rodilla, por ejemplo, RadioGraphics señala que la radiografía sigue siendo una modalidad inicial adecuada para detectar fracturas, pero la evaluación de la extensión intraarticular y la fragmentación pueden requerir estudios complementarios cuando la radiografía identifica o sospecha lesiones alrededor de la articulación.
-
Algunas zonas óseas tienen superposición anatómica que puede ocultar lesiones relevantes
Pelvis, columna, escápula, muñeca, tobillo, rodilla y pie pueden presentar estructuras superpuestas que dificultan identificar trazos finos, hundimientos, conminución o desplazamientos pequeños. Por eso, una imagen de alta calidad debe ofrecer nitidez, contraste y cobertura suficientes para que el especialista diferencie lo que corresponde a una línea de fractura, una variación anatómica o una proyección incompleta; en escenarios de alto impacto, incluso consensos recientes recomiendan reconocer cuándo la radiografía puede ser insuficiente y cuándo se debe complementar con una tomografía computarizada (TC) para definir mejor el diagnóstico.
-
La primera imagen funciona como punto de referencia para todo el seguimiento
En trauma ortopédico, la radiografía inicial no queda aislada: suele compararse con controles posteriores para evaluar reducción, alineación, consolidación, desplazamiento secundario, material de osteosíntesis o necesidad de ajustar el tratamiento. Si la primera imagen tiene baja calidad, mala cobertura o proyecciones poco reproducibles, el seguimiento pierde precisión y se vuelve más difícil determinar si el paciente está evolucionando correctamente.
-
Una imagen insuficiente puede retrasar decisiones o generar estudios repetidos
Cuando la radiografía no muestra con claridad el trazo, la articulación comprometida o la alineación del segmento óseo, el equipo clínico puede necesitar repetir tomas, solicitar estudios adicionales o aplazar decisiones terapéuticas. NICE, entidad británica de referencia en guías clínicas basadas en evidencia, integra la imagen diagnóstica dentro de las recomendaciones para evaluación, derivación y manejo inicial del trauma ortopédico, lo que refuerza la importancia de contar con estudios radiológicos útiles desde las primeras etapas de atención.
Elementos de la imagen radiográfica que mejoran la lectura ortopédica
En trauma ortopédico, la utilidad de una radiografía depende de factores técnicos que permiten diferenciar líneas finas, bordes corticales, desplazamientos pequeños, fragmentos óseos y relaciones articulares sin que el ruido, la baja nitidez o una proyección limitada interfieran en la interpretación. Conozca más sobre estos elementos a continuación:
- Nitidez suficiente para delimitar bordes y trazos óseos: la nitidez permite diferenciar con mayor precisión los márgenes corticales, las líneas de fractura, los pequeños escalones articulares y los fragmentos que pueden pasar inadvertidos en imágenes borrosas. Una revisión sobre fracturas no diagnosticadas en urgencias señala que factores técnicos como la calidad de la imagen y las vistas obtenidas son importantes para identificar correctamente lesiones esqueléticas en radiografías simples.
- Exposición adecuada para conservar información diagnóstica: una radiografía subexpuesta puede perder información, aunque en sistemas digitales la imagen parezca visualmente aceptable por ajustes de brillo o escala de grises. Ese mismo análisis sobre diagnósticos omitidos advierte que, en radiografía digital, una corriente insuficiente del tubo puede producir imágenes con menos información que una radiografía correctamente expuesta.
- Proyecciones suficientes según la zona anatómica: en ortopedia, una sola vista rara vez es suficiente para valorar con confianza una lesión traumática. Por ejemplo, los criterios del American College of Radiology para trauma de tobillo indican que, cuando se cumplen criterios clínicos para sospecha de fractura, la radiografía inicial suele requerir tres vistas: anteroposterior, lateral y mortaja.
También puede leer nuestra guía sobre radiografía digital vs. radiografía convencional y su impacto en calidad diagnóstica, tiempos y eficiencia del servicio
- Cobertura completa del segmento comprometido: la imagen debe incluir no solo el punto de dolor o deformidad, sino también las articulaciones o estructuras vecinas que permitan entender la alineación, la extensión y el posible desplazamiento. Esto es clave porque algunas lesiones pueden estar asociadas a inestabilidad, luxación o compromiso osteocondral que no siempre se interpreta correctamente si el campo de imagen es limitado.
- Calidad suficiente para definir cuándo escalar a otro estudio: una buena radiografía también ayuda a reconocer sus propios límites: si el trazo es dudoso, la anatomía se superpone o se sospecha una lesión oculta, el equipo clínico puede decidir solicitar una TC, una resonancia magnética (RM) u otro estudio de imagen. El ACR (American College of Radiology) señala, por ejemplo, que en el trauma de tobillo con radiografías negativas pero dolor persistente, o con sospecha de lesión osteocondral o de alteración de la alineación, pueden ser apropiados estudios complementarios como TC o RM.
Tecnología de rayos X para apoyar el diagnóstico ortopédico
En trauma ortopédico, la tecnología debe responder a diferentes momentos del flujo clínico: atención inicial, estudios programados, pacientes críticos, controles posquirúrgicos y seguimiento de lesiones. Por eso, en Promedco contamos con soluciones fijas, móviles y portátiles que ayudan a clínicas, hospitales y centros de diagnóstico a fortalecer su capacidad radiológica según el volumen de pacientes, el espacio disponible y el tipo de servicio.
Conozca más en detalle nuestras alternativas a continuación:

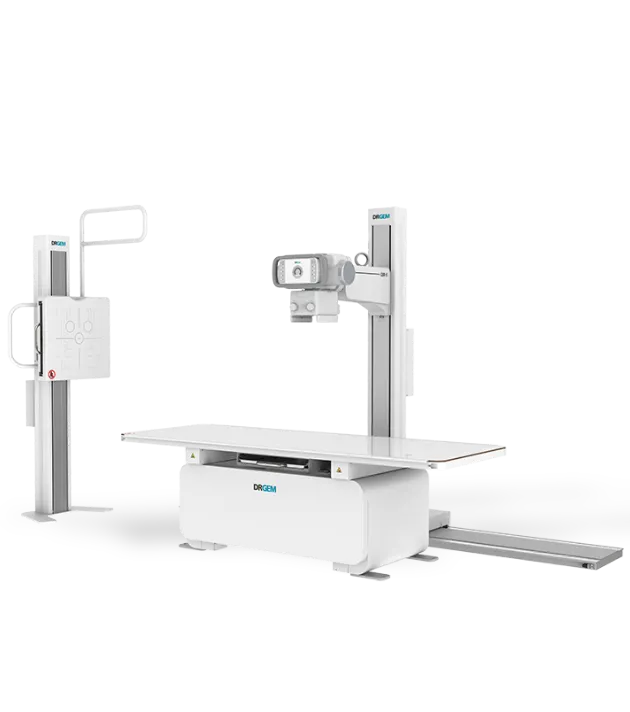

El GXR de piso es una solución para instituciones que necesitan una sala radiográfica estable, adaptable y orientada a estudios de alta demanda. Aquí le explicamos cómo puede aportar valor en ortopedia y traumatología:
- Generador de alta frecuencia: proporciona estabilidad en la exposición y favorece imágenes confiables para valorar trazos, alineación y evolución de lesiones.
- Posibilidad de actualización a DR: su configuración admite interfaz digital y Bucky compatible con detector de panel plano para evolucionar hacia un flujo de radiografía digital.
- Operación adaptable al paciente: su diseño facilita el posicionamiento durante estudios de pacientes con dolor, inmovilización o movilidad limitada.

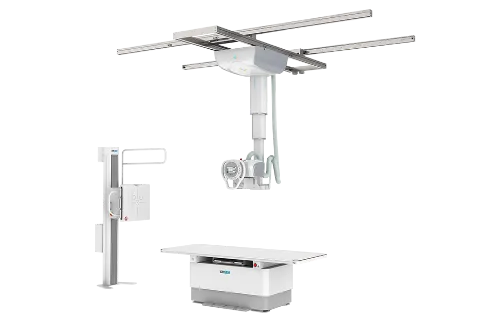

El GXR Cielítico está pensado para servicios que requieren una solución DR robusta, con flujo digital y capacidad para diferentes estudios radiográficos. Descubra más sobre sus ventajas a continuación:
- Sistema DR de alto desempeño: permite obtener imágenes digitales confiables para estudios de extremidades, pelvis, columna y controles posoperatorios.
- Detectores de panel plano: admiten detectores digitales estacionarios o portátiles, junto con generadores de alta frecuencia orientados a mantener un desempeño estable.
- Opciones para mejorar productividad y cobertura anatómica: incorpora función de stitching automático para generar imágenes completas de columna o huesos largos, especialmente útil en estudios de alineación y seguimiento ortopédico.

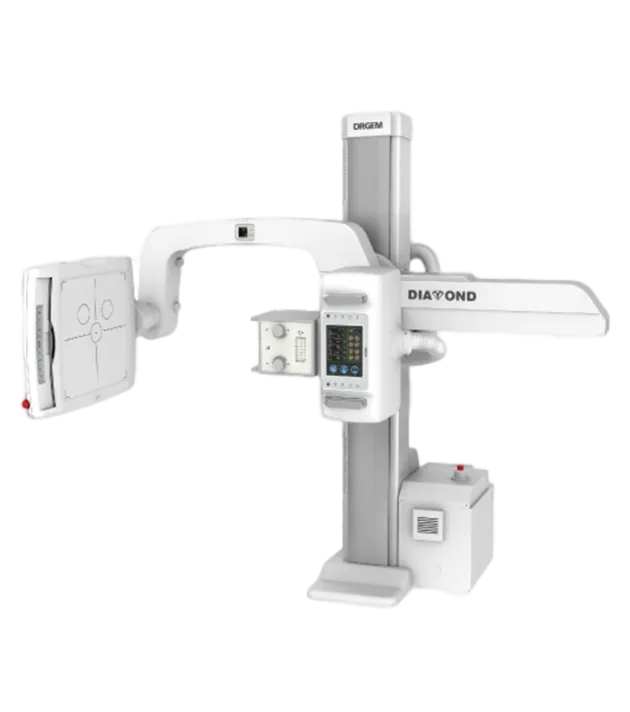

Diamond DR es una alternativa para instituciones que buscan automatización, productividad y posicionamiento avanzado dentro de una sala digital. A continuación explicamos sus principales aportes:
- Automatización del estudio: configura parámetros como exposición, posición del soporte, colimación y procesamiento según la anatomía seleccionada.
- Posicionamiento motorizado: facilita la realización de distintas proyecciones y puede aportar mayor agilidad cuando el paciente presenta limitaciones de movimiento.
- Imágenes de segmentos extensos: su función de costura automática permite crear imágenes largas para estudios de columna, alineación y seguimiento ortopédico.

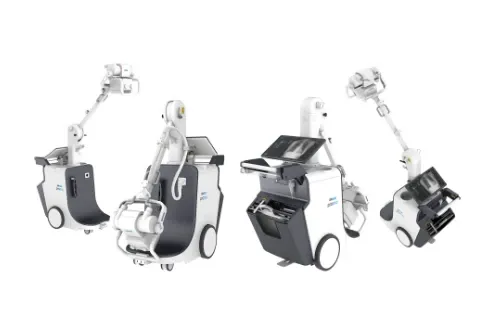

PROMO es una solución móvil para instituciones que necesitan llevar el equipo a diferentes áreas clínicas sin perder precisión en el posicionamiento. Conozca más a continuación:
- Movilidad en espacios reducidos: su columna giratoria de 180° facilita el posicionamiento en urgencias, UCI y estudios junto a la cama.
- Generador de 40 kW: integra un generador capacitivo y un tubo de doble foco para responder a diferentes requerimientos anatómicos.
- Mayor apoyo durante la adquisición: incorpora cámara de transmisión en vivo para verificar la alineación y rejilla por software para favorecer el contraste de la imagen.

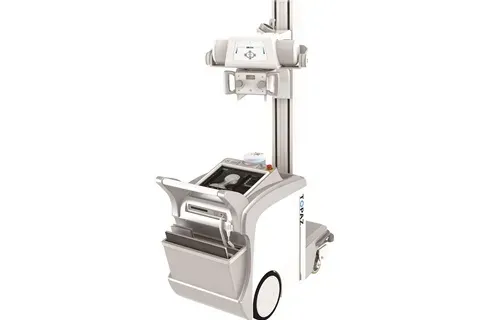

TOPAZ es una solución DR móvil diseñada para servicios que necesitan calidad de imagen, desplazamiento eficiente e integración digital. Aquí listamos cómo puede apoyar el diagnóstico ortopédico:
- Radiografía digital móvil: permite realizar estudios en urgencias, hospitalización y UCI sin depender del traslado del paciente hacia una sala fija.
- Detector inalámbrico de 14 × 17 pulgadas: ofrece flexibilidad para trabajar con diferentes regiones anatómicas y agilizar la adquisición de imágenes.
- Integración DICOM: facilita el almacenamiento, la búsqueda y la conexión con sistemas PACS o RIS para mantener la trazabilidad de los estudios.
Conozca más sobre las ventajas clínicas y operativas de los equipos de rayos X móviles para fortalecer la atención en urgencias, hospitalización y estudios junto al paciente
-

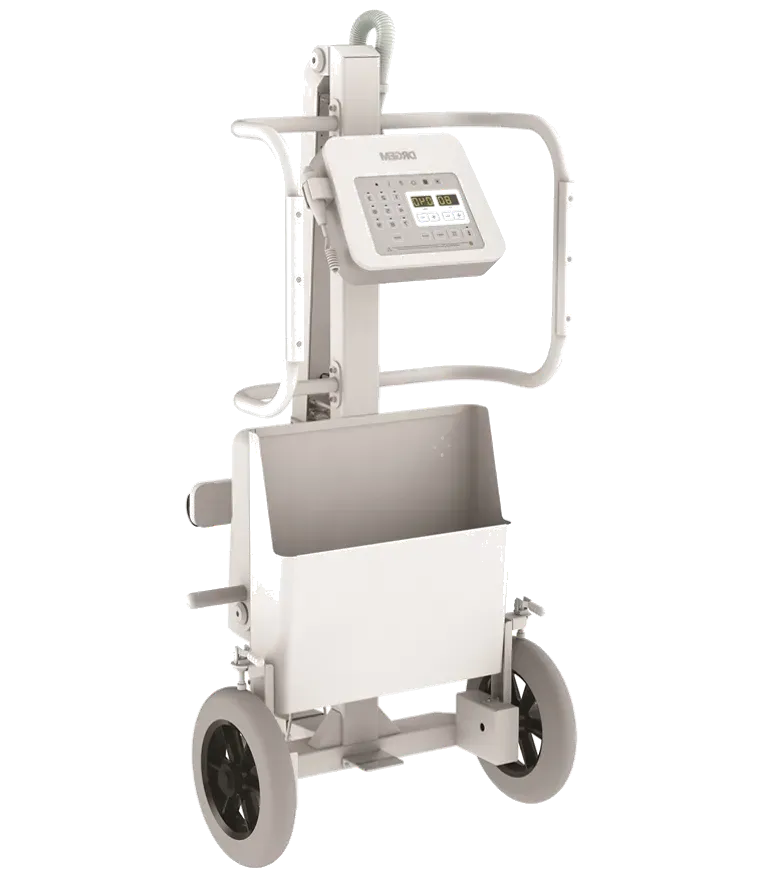

JADE Sistema de Rayos X Portátil
JADE es una solución portátil para instituciones que necesitan una respuesta radiológica práctica, estable y altamente flexible en escenarios donde la movilidad es prioritaria. Conozca por qué este equipo de rayos X puede convertirse en un aliado estratégico para el trauma ortopédico a continuación:
- Portabilidad que amplía posibilidades de atención: permite realizar estudios junto a la cama, en UCI, cirugía, hospitalización y otros escenarios donde movilizar al paciente resulta difícil.
- Potencia en un formato compacto: integra un generador de alta frecuencia de 4 kW, un colimador y un ensamble de tubo para ofrecer una solución portátil sin renunciar al desempeño requerido en la práctica clínica.
- Operación práctica y flexible: incorpora soporte plegable, bloqueo de ruedas y bloqueo automático del brazo del tubo, facilitando su preparación y posicionamiento en espacios con diferentes condiciones.
El papel de los rayos X en la toma de decisiones clínicas
En ortopedia y traumatología, los equipos de radiografía no solo ayudan a confirmar una fractura, sino que también orientan decisiones clínicas durante diferentes momentos del tratamiento. Conozca más a continuación:
- Definen la prioridad de atención: en urgencias o consulta prioritaria, los rayos X permiten identificar lesiones que requieren valoración ortopédica inmediata, manejo oportuno o estudios complementarios. Esto ayuda a ordenar el flujo asistencial y a responder con mayor rapidez ante casos que pueden comprometer estabilidad, movilidad o función.
- Orientan el tipo de tratamiento: la radiografía aporta información sobre alineación, desplazamiento, compromiso articular y relación entre fragmentos. Con estos hallazgos, el equipo médico puede definir si el paciente requiere inmovilización, reducción, cirugía o seguimiento conservador.
- Apoyan la planeación y el control del procedimiento: antes y después de una intervención, los rayos X ayudan a revisar la posición de los segmentos óseos, la corrección lograda y la ubicación de placas, tornillos, clavos o fijadores. Esto permite verificar que el tratamiento mantenga los objetivos esperados.
- Facilitan el seguimiento de la recuperación: en controles posteriores, las imágenes permiten evaluar consolidación, estabilidad, alineación y posibles desplazamientos secundarios. Así, el especialista puede decidir si continúa el manejo indicado, ajusta el tratamiento o solicita una nueva valoración.
Fortalezca el diagnóstico ortopédico con tecnología de rayos X Promedco
En Promedco sabemos que el trauma ortopédico exige imágenes confiables, flujos ágiles y equipos capaces de adaptarse a distintos escenarios clínicos. Por eso, contamos con soluciones de rayos X fijas, móviles y portátiles que apoyan desde la atención inicial hasta el control posoperatorio, ayudando a clínicas, hospitales e IPS a responder con mayor precisión, eficiencia y respaldo técnico.
Si su institución busca fortalecer su servicio con equipos de rayos X para ortopedia y traumatología, ampliar su capacidad diagnóstica o mejorar la atención de sus pacientes, en Promedco lo acompañamos en la selección del sistema más adecuado para su operación. ¡Contáctenos!
